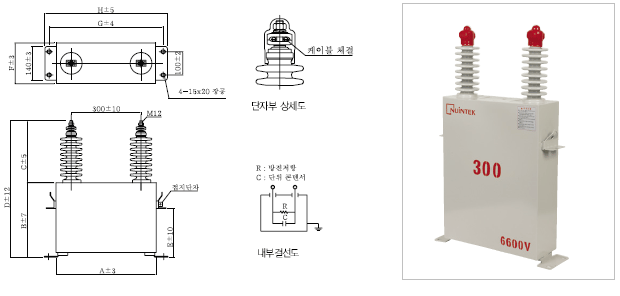

각 상당 진상 콘덴서 2대 직렬한 것을 Star결선하여 각 상 콘덴서 단자측에 2차 코일(일종의 PT에 해당)을

     설치하여 방전 코일의 2차 단자측에 역상 결선하여 합성전압 Vactor값이 0이 되도록 한 것입니다. 따라서

     콘덴서 Bank 운전 중 어느 한 콘덴서의 내부고장시 방전코일 2차 단자측의 Vector값이 평형이 깨진 전압이

     나타나게 되고, 따라서 OVR(Over Voltage Relay)가 동작하는 원리입니다.

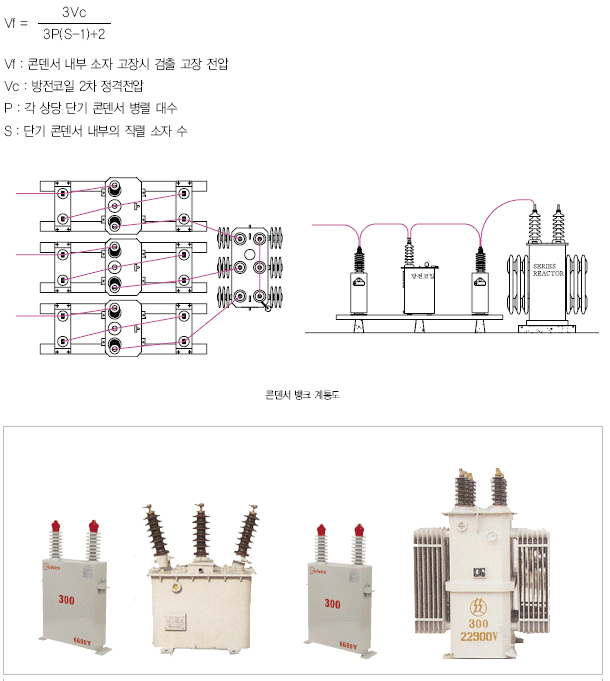

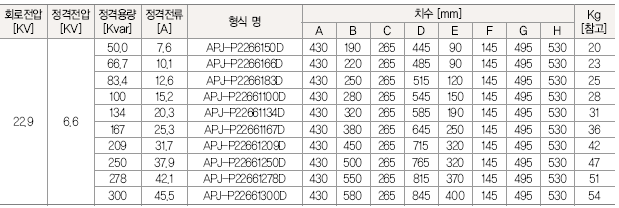

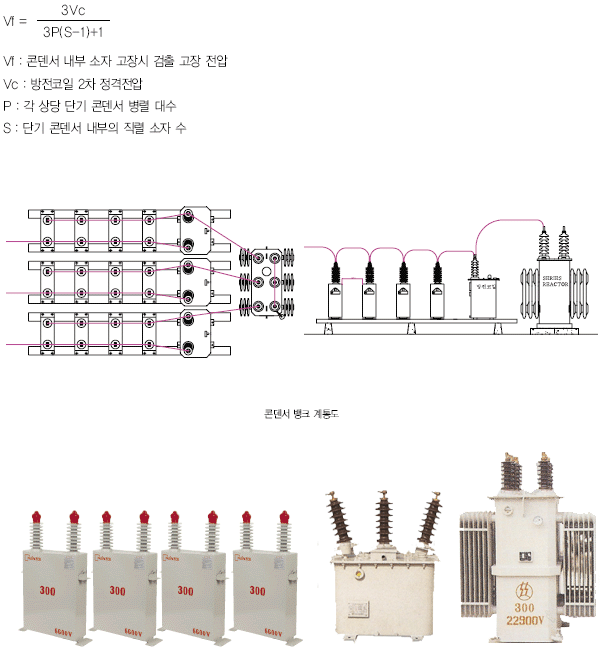

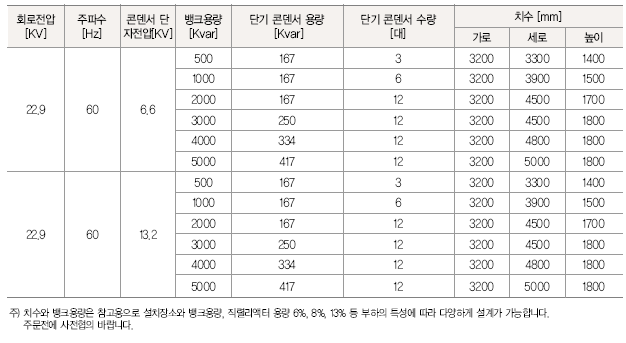

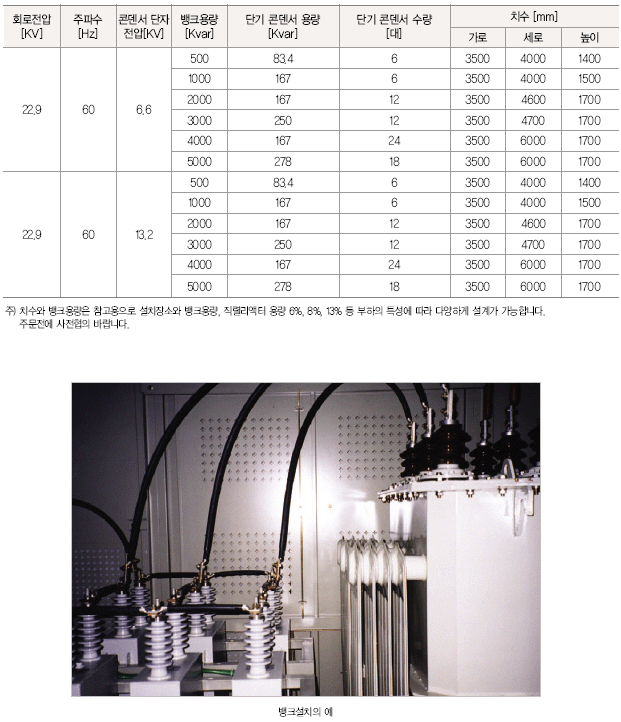

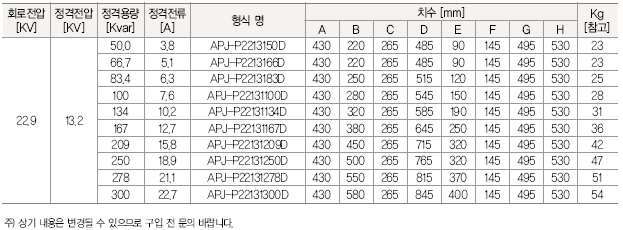

     각 상당 단위 콘덴서의 1개 직렬한 것을 Star 결선하여 각 상 콘덴서 단자측에서 설치된 방전코일의 2차 단자측을

     Open-Delta 결선하여 3상 합성전압 Vector값이 0이 되도록 한 것입니다. 따라서 Bank 운전중 단위 콘덴서 고장시

     방전코일 2차측의 OVR이 동작하게 됩니다.
