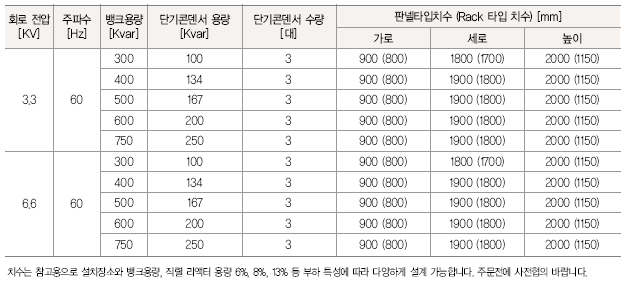

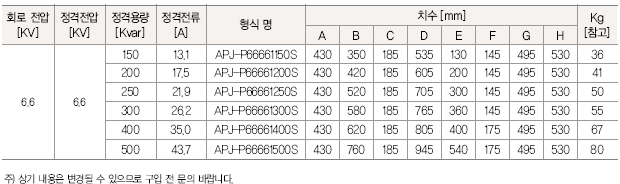

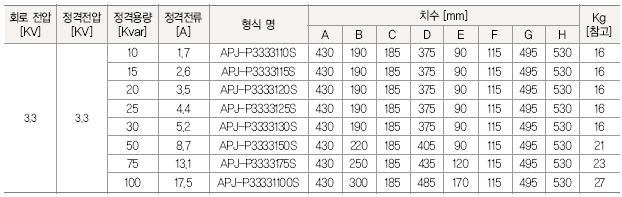

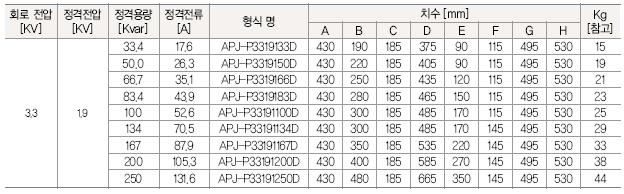

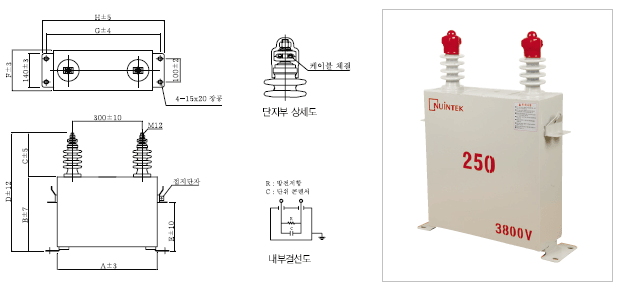

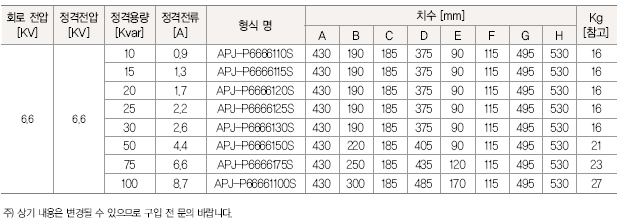

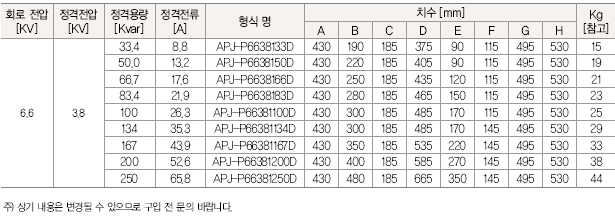

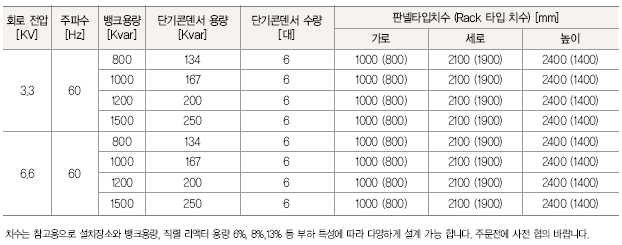

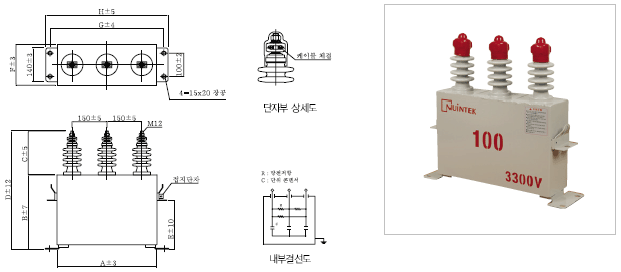

1. 설 치 장 소 : 옥내 또는 옥외

     2. 주 위 온 도 : -20℃ ~ +40℃

                (24시간 평균 35℃ 이하 / 1년간 평균 25℃ 이하)

     3. 최 고 허 용 전 압 : 정격전압의 1.10 배

                                  (24시간 중 12시간 이내)

       정격전압의 1.15 배 (24시간 중 30분 이내)

       정격전압의 1.20 배 (1개월 중 5분 이내가 2회 이하)

       정격전압의 1.30 배 (1개월 중 1분 이내가 2회 이하)

     4. 최 대 허 용 전 류 : 정격전류의 130% 이하



     1. 용량편차 : 정격용량의 -5% ~ +10%

                     (상간 불평형율 : 108% 이하)

     2. 내 전 압(단자상호간) : 정격전압 x 2배, 1분

     3. 내 전 압(단자일괄 과 접지단자간) :

                                         (절연계급 3A호) 16kv, 1분

          (절연계급 6A호) 22kv, 1분

          (절연계급 10A호) 28kv, 1분

          (절연계급 20A호) 50kv, 1분

     4. 손 실 : 0.05% 이하 (at 20℃)

     5. 온도상승 : 30 deg 이하 (at 정격전압, 35℃)

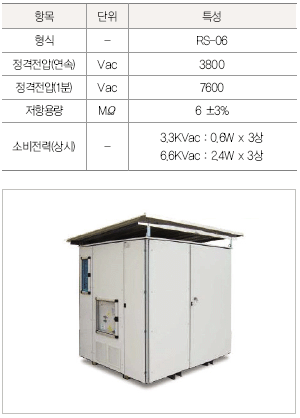

     6. 방 전 성 : 방전저항 내장인 경우 잔류 전압이

                      5분 이내 50V 이하 일것.

     7. 적용규격 : KSC 4802

     8. 색 상 : Munsell No. 5Y 7/1

     9. 직렬 리액터 : L = 6% 적용 가능

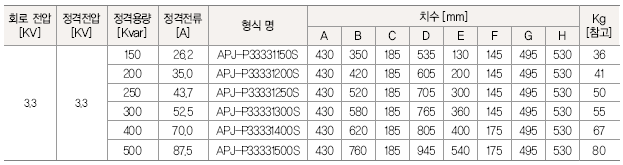

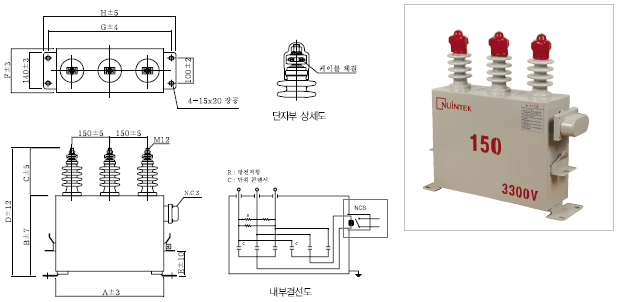

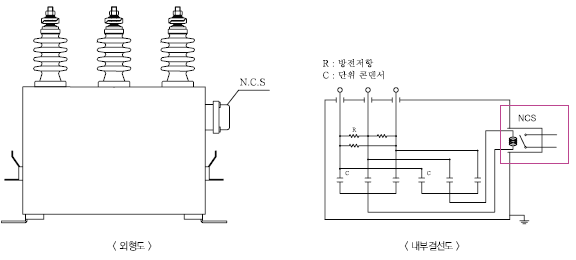

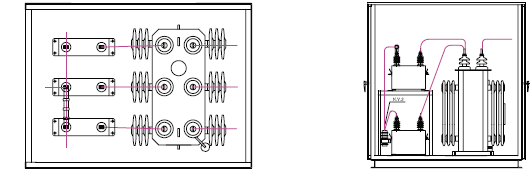

     콘덴서 내부 소자를 Y-Y 결선하여 중성점 간에 전류 검출 코일과 스위치를 내장하여 내부 소자의 절연 파괴 시

     중성점간에 흐르는 전류에 의해 코일이 여자 됨으로써 NCS 스위치의 접점이 동작하여 전원을 차단하거나 개폐기를

     개방시켜 주도록 되어 있습니다.

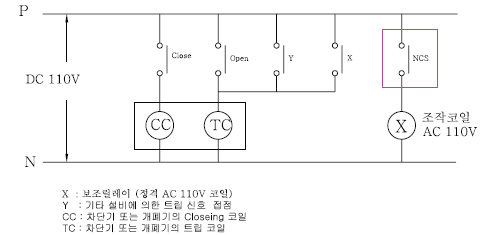

     1. 제어회로는 DC110V를 사용하여 주십시오.

     2. 접점의 전류용량이 DC100V, 0.1A이므로 보조릴레이는 코일의 소비전력이 10VA 이하의 것을 사용해주십시오.

     3. NCS접점이 120Hz로 개폐하므로 AC110V 코일정격의 보조 릴레이를 사용하여 주십시오.

     4. 콘덴서 전용의 차단기나 개폐기를 설치할 경우에는 정격전류의 1.5배 이상의 전류차단 용량으로 선정해 주십시오.

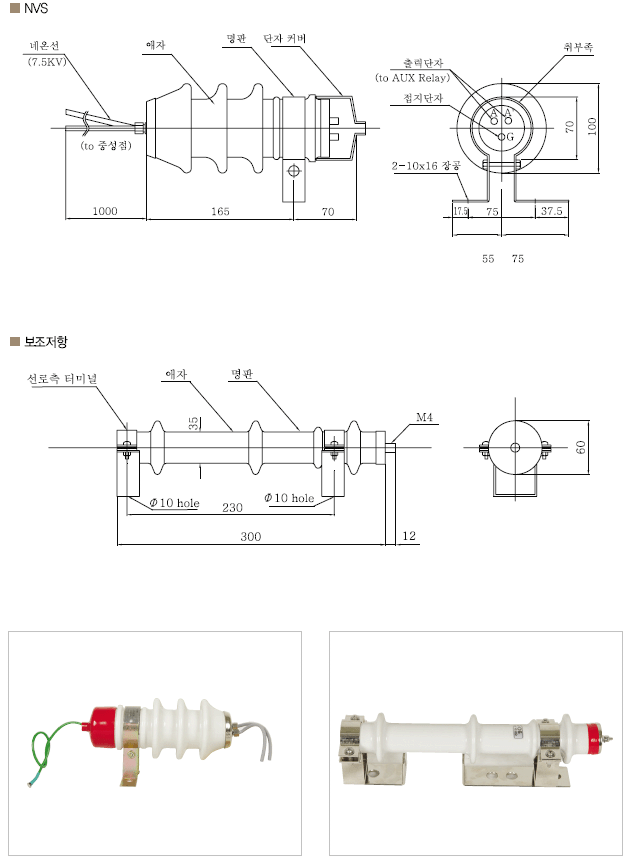

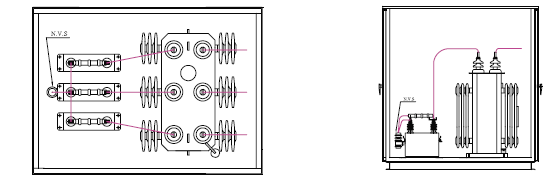

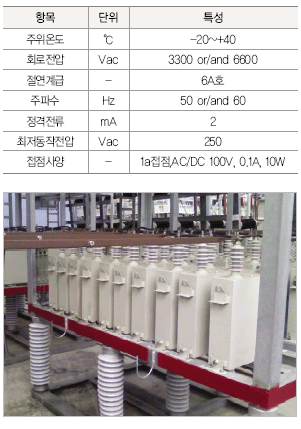

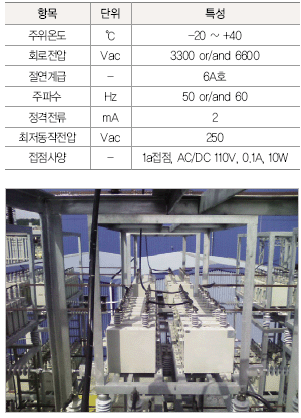

     NVS는 콘덴서 뱅크 운전 중 콘덴서 내부 소자의 절연파괴시 콘덴서 뱅크 중성점의 전압변화를 감지하여 해당 콘덴서

     뱅크의 차단기를 트립 시킴으로서 전력 계통의 파급을 차단하기 위한 보호장치입니다.

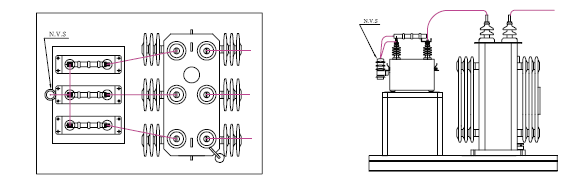

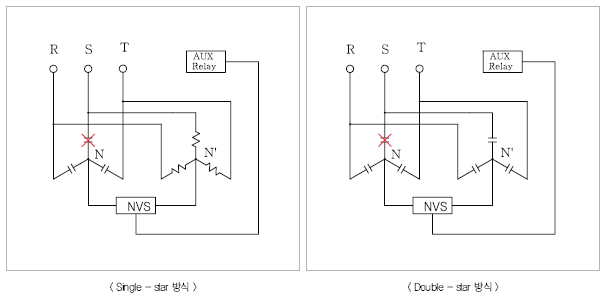

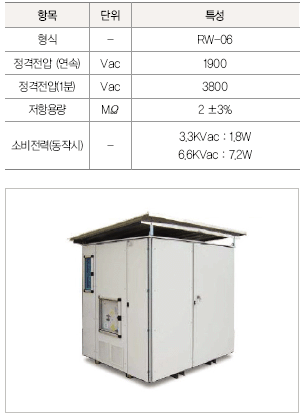

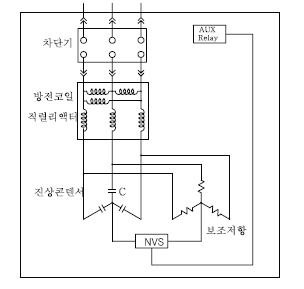

     평상시 운전중에는 중성점과 중성점(N-N’)간에 인가되는 전압은“Zero”입니다.(콘덴서 제조시 상간 용량차이로

     약간의 전압차이가 발생합니다.) 그러나 운전중 콘덴서 소자가 절연 파괴되면 N-N’간 전위차가 발생하게 되며,

      일정값 이상 위차가 발생하면 NVS가 동작하여 콘덴서 뱅크의 차단기를 트립시켜 사고 구간을 차단시킵니다.

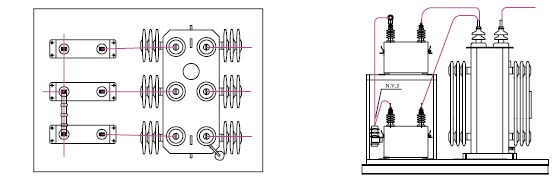

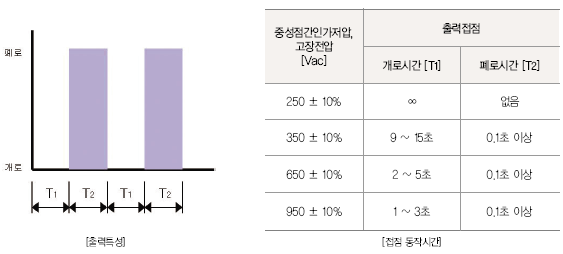

     NVS 양 출력단자의 인가전압에 따라 충·방전 제어에 의한 펄스 출력을 발생하여 차단기를 트립시키는 원리입니다.

     콘덴서 운전중 콘덴서 소자의 절연파괴가 일어날 경우 NVS는 동작을 개시하여 맨 처음 출력되는 첫번째 펄스로서

     콘덴서 뱅크용 차단기는 트립되어 전원을 차단하며 중성점 전압도 소멸 됩니다.

     따라서 차단기가 트립되는 순간 이후의 펄스 출력은 없어지게 됩니다. 만약 첫번째 펄스로서 차단기가 트립되지 않았

     다면 차단기가 트립될 때 까지 펄스를 계속 발생하게 합니다.
